Новая Комета Стрида ''МК3''

[Велосипедист 0]

Теперь проблемы с оспицовкой.

Очень большой диаметр ступицы в сочетании с малым диаметром обода колеса усложняет разводку коротких спиц.

Для проектирования отверстий на ступице и расчёта длины спиц необходимо всё прочертить.

Для начала в чертежи переводим имеющиеся спицы с ниппелями.

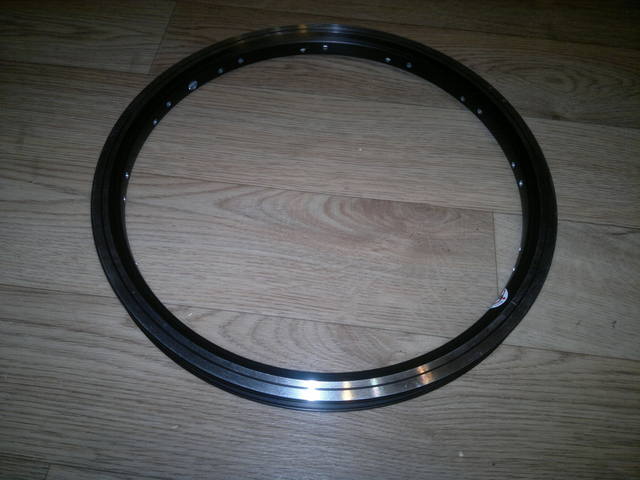

Далее обод - он двойной от велосипеда Стрида

Обод с манерно просверленными отверстиями не равномерно, а по парам....Ох!



[Велосипедист 0]

39 минут назад, KRAM сказал:



•

Уже пять лет как данную конструкцию исправили и перешли на квадратное отверстие

А в последнее время перешли  даже и на шестигранное.

Нам важна связь с клиентами , их пожелания и претензии - учитываем исправляем.



[Велосипедист 0]

Ну вот такой первый вариант расположения спиц.
Сильно наклонены ниппели в отверстиях обода, уже требуются овальные отверстия.

И очень близко перекрестия спиц у ступицы , поскольку они будут вставляться с наружной стороны при выходе будут мешать друг другу и искривляться.

.







Вот такой вариант получше.
Теперь путём построения проекции, графически нужно  определить длину спиц.

[Велосипедист 0]

Всё проект спицовки готов.
По проекции спица получилась длинной 85мм. и длина резьбы 15мм.

[********* 0]

Кажется, Вове опять дали понюхать пробку от бутылки, и он отправился в интернет писать слово "Комета"...

Радиальная ситцовка не способна передавать момент, болван!

[BASILUR 0]

Радиальная спицовка+дисковый тормоз="конструктор" - идиот и неуч, пользователь - простофиля и потенциальный инвалид!



[Велосипедист 0]

А почему заговорили о ''радиальной спицовке'' и с таким темпераментом?

Если что не понятно, спрашивайте.





И дисковый тормоз присутствует...увы...

[BASILUR 0]

Если я не ошибаюсь - на фото творение рукожопа из гаража в сокольническом парке.

он не авторитет и не пример ни для кого. Он просто рукожоп.

[Велосипедист 0]

42 минуты назад, BASILUR сказал:

Если я не ошибаюсь - на фото творение рукожопа из гаража в сокольническом парке.

Конструкция создана в Питере...Сожалею...Исправно работает третий год.

А вот в моей конструкции радиальная спицовка отсутствует - вы даже не поняли этого.

Никогда не говорите о том в чём не разбираетесь.

А вот ещё пример радиальной спицовки  колеса.

Как будите обругивать этих конструкторов, создавших подобную конструкцию ?



Может хватит позориться?...



[test 0]

Дедушка клонов порвёт..... как этот парень, без напряга:



[Nox 0]

Пока что дед рвёт свою собственную жопу в попытках себя возвеличить, но неспособен понимать, что пишет, даже в пределах одной записи

[********* 0]

9 часов назад, Велосипедист сказал:

Как будите ........ этих конструкторов,

А они, что спят?

9 часов назад, Велосипедист сказал:

Может хватит позориться?...

Круглые дураки - одна из форм многогранности (С)

[Велосипедист 0]

43 минуты назад, Nox сказал:

Пока что дед рвёт свою собственную жопу в попытках себя возвеличить, но неспособен понимать, что пишет, даже в пределах одной записи

Впредь будьте осторожней в высказываниях - неприятно когда обосновывают их несостоятельность.

[Nox 0]

Вот интересно даже, присутствует или отсутствует радиальная спицовка в колесе стриды?

[Велосипедист 0]

12 минут назад, Nox сказал:

Вот интересно даже, присутствует или отсутствует радиальная спицовка в колесе стриды?

О каком колесе Стриды идёт речь. Они разные. Покажите колесо и я вам отвечу.



[Велосипедист 0]

Спицы подобной конструкции работают исключительно на разрыв.

Чем меньше плечо силы момента сопротивления, тем выше разрывное усилие спицы.

В радиальной спицовке плечо равно нулю и разрывное усилие максимально.

И опасность скорее не в том, что спица разорвётся, а в том что алюминиевый обод вокруг ниппеля спицы может деформироваться и спица как бы удлинится, что приведёт к нарушению геометрии всего колеса, ослаблению натяжки всех спиц и в итоге приведёт к поломке колеса.

На моём МК-3  плечо момента сопротивления равно 15мм.

[********* 0]

38 минут назад, Велосипедист сказал:

Спицы подобной конструкции работают исключительно на разрыв.

Спицы любой конструкции работают исключительно на растяжение.

38 минут назад, Велосипедист сказал:

В радиальной спицовке плечо равно нулю и разрывное усилие максимально.

В статике, пока от ступицы к ободу (и обратно) не передаётся момент.

А вот когда момент начнет передаваться, добавится ещё одно плечо, перпендикулярное растяжению спицы, отработать которое спица не сможет....

38 минут назад, Велосипедист сказал:

 что приведёт к нарушению геометрии всего колеса, ослаблению натяжки всех спиц и в итоге приведёт к поломке колеса.



[Велосипедист 0]

19 минут назад, ********* сказал:

Спицы любой конструкции работают исключительно на растяжение.

Вот  спицы такой конструкции работают и на сжатие и на растяжение и на кручение:

23 минуты назад, ********* сказал:

А вот когда момент начнет передаваться, добавится ещё одно плечо, перпендикулярное растяжению спицы, отработать которое спица не сможет....

И где оно, как вы предлагаете замерить это ''добавленное ещё одно плечо''?

 Можете убедиться на практике, как спицы при радиальном закреплении прекрасно ''отрабатывают''.

Смотрим:



[********* 0]

Это не спицы, хотя для твоего уровня грамотности, и это спицы

Спи спокойно...

[Велосипедист 0]

А вот спицы такой конструкции на растяжение вообще не работают.

Только на сжатие и кручение:

[********* 0]

6 минут назад, Велосипедист сказал:

Только на сжатие и кручение:

Каким же образом они работают на кручение в колесе телеги?

Оно что, ведущее или тормозящее?

Вова тебе это не объяснить, ты в школе на уроках с учительницей яблоки ел.

Смотри свои рекламные ролики и спи спокойно. А адекватный человек на велосипед с такой спицовкой ведущего и тормозящего колеса не сядет.

25 минут назад, Велосипедист сказал:

как вы предлагаете замерить это ''добавленное ещё одно плечо''?

Безменом за место крепления спицы к втулке по касательной, при включении мотора.

[Велосипедист 0]

12 минут назад, ********* сказал:

Каким же образом они работают на кручение в колесе телеги?

Колесо телеги при качении испытывает ударные нагрузки не только в направлении плоскости колеса, но и под углом, что и вызывает в спицах реакцию сопротивления на кручение.

[********* 0]

3 минуты назад, Велосипедист сказал:

ударные нагрузки не только в направлении плоскости колеса, но и под углом

Это когда ты спьяну бьёшься лбом об колесо, пытаясь забраться на телегу?

Спи спокойно, тебе всё равно не понять о чём речь.

[BASILUR 0]

Он уже все понял, бля, но спицы то закуплены!!! Не в жопу же их теперь вставлять!!!

он их все равно поставит на стриду,

то что разобьются и затем расколются места их креплений сделанных из говенного сплава его мало заботит.

не судите его строго он всего навсего швея- моторист....

жалкий неуч.

[Велосипедист 0]

Сегодня получили под заказ очень мощный магнит для крепления на корпусе МК 3, Но только совершенно не понятно как крепить.

Центральное отверстие вместо 10мм. оказалось всего 5мм, а если его рассверливать боюсь магнит весь развалится.
