Для начала протестирую обстановку на форуме, появилась ли возможность общаться.



И так, КаметаСтрида Макита, замечательно снятое кино Чехом и отредактированное Велосипедистом:



КИНО

https://rutube.ru/video/420e9287ff31f22b8d07fb0344a08358/









по теме --------------------------------------------------------------------------------------





Эту тему конечно многие потихоньку уже подсмотрели, но обсудить не имели возможности - тема на таких ресурсах, на которые многих местных обитателей не пускают... :china-006:





Давно хочется независимости от поставок колёсных ободов, которые "колхозно" применяются в качестве ведомых шкивов на приводах Комета.

Обода такие имеют малую внутреннюю рабочую поверхность и большой наружный габарит из-за неправильного профиля с двойными ребордами, создающими как бы толстую стенку в 7мм, а в сумме 14мм. пустой неиспользуемой толщины.






А профиль должен быть вот таким:






Гнуть нужно алюминиевый швеллер 20х20х20х2





Ну посмотрел в интернете кто чего делает в этой области и мне понравился вариант трёх роликов, причём именно такие у которых приводные два ролика а не один. Эти два ролика объединены цепью и работают совместно от одной рукоятки.



Хочется сделать что-то компактное, лёгкое с применением кометовско-лазерной технологии.



Пока на стадии старта проектирования, хочется услышать разумные советы, c жадностью их применю, если понравятся.



Если всё получится как задумано Кометы получат удобные и качественные ведомые шкивы способны воспринимать и двухскоростную систему благодаря повышенной внутренней ширине и неизменно наружной.



------------



Cоставил первый "белок" конструкции с двумя приводными роликами на цепной связи. И подшипники заложил фланцевые, вернее с упорными шайбами те что использовались на приводе СПОСОРА и цепные звёздочки остались от СПОНСОРА на вал диаметром 14мм.



Традиционно всё из плоских листов на распорках без сварки и метизы:






-------------



Вот "белок" сильно продвинулся я потом его приведу в порядок что бы он читался.






Поясню, а то не понятно:



--- швеллер буду гнуть тремя роликами. Один в виде набора подшипников, а два других в виде толстых дисков которые разместятся внутри швеллера между его полок.

--- Приводными будут эти два дисковых ролика, поскольку в отличии от стали алюминий менее упругий и я думаю один приводной ролик будет проскальзывать. Дисковые ролики оснащены звёздочками по которым пойдёт цепь. Цепь будет натягиваться дополнительным натяжным роликом.



--- Конструкция состоит из неподвижной рамы с двумя дисковыми роликами и подвижной вилкой с роликом в виде группы подшипников, с регулировочным винтом.



---Рама состоит из двух стальных листов толщиной 3мм.распёртых болтами с гайками.

---Вилка изготовлена аналогично из двух параллельных листов стали 3мм. распёртых винтами с головками в потай.

---Вилка плотно скользит своими листами по листам рамы и направлена двумя пазами.

---Подвижный ролик в вилке быстросъёмный для того что бы высвободить готовое изделие.



----------



Вот я вычертил картину деформации швеллера в соответствии с размерами координат моих трёх роликов - в масштабе.



Вроде всё без ошибок? Как вы считаете?



Верхний прямой участок длинный я показал его для наглядности, на самом деле его можно сильно укоротить вплотную до места контакта с роликом.

Нижний прямой участок короче не сделать...и длина его 132мм. Допускаю, что он не совсем прямой и имеет некий небольшой изгиб, но этим можно пренебречь - идёт в отход.






----------



Для нас важен наружный диаметр ведомых шкивов - по ребордам, он должен совпадать с диаметрами колёсных ободов для взаимозаменяемости, для возможности использования общих кондукторов сверления крепёжных отверстий и для возможности применения шкивов в качестве "ободных" на пневмозажимах.






16"- Ф319

18"- Ф367

20"- Ф419

24"- Ф521

26"- Ф570



-----------



Мы решили упростить себе задачу и заменить подшипники с упорными шайбами на обычные подшипники, оснастив их фланцовыми болтами.



Эти болты будут вкручены прямо в нарезанную резьбу в раме и будут удерживать подшипник в отверстии рамы.








------------



Швеллер мягкий , легко принимает форму которую ему придают и ролики не смогут развить большого давления - слишком малы силы сопротивления у алюминия.

Вероятность проскальзывания двух моторных роликов ниже чем у одного.

Лучше всего, что бы все три ролика были моторные, но это сложнее сделать.



Если на роликах придётся делать накатку против скольжения то лучше, что бы она отпечаталась на рабочей поверхности шкива, а не на наружной.





------------



Ну всё я уже встал на определённый путь теперь можно двигаться только по нему.



Проект готов, теперь его нужно рассыпать на детали:








-------------



А вот и детали.



Вполне и не страшные и не сложные.



Ох интересно...не верится, что получится...глаза боятся руки делают...










--------------





И на этом чертеже присутствуют два прямых участка - я их выделил для наглядности красным.








---------------





Не хватает одной звёздочки и заводиться с лазеркой ради такой мелочи не охота , попробуем высверлить её из листа стали.








---------------



Отбой, выскочили на меня такие звёздочки и внутренний диаметр точно на мою ось и шпоночные пазы имеются...



Проблема звёздочек решена!








--------------





Вот так будет выглядеть вилка центрального ролика:






Конструкция по ходу несколько меняется в сторону упрощения.



Появились мопедные звёздочки, половина гаек заменена на распорные втулки, рама уменьшилась:








-----------





Все заготовки плоских деталей нарезаны:








-----------





Вилка центрального ролика готова.

У неё плоские щёки, ничего не торчит, крепёж впотай - это для того, что бы они скользили по боковым сторонам двух листов рамы. Это лишит ролика одной степени свободы. Вторую степень свободы заблокируют овальные пазы в раме.








Крепёж оригинальный: две щеки стянуты винтами с головками впотай - кто догадается как это сделано? :D





-----------



Вот таким образом обходимся без лазерки:






Две основные корпусные детали рамы готовы










----------





Ну вот уже начинает быть на что-то похоже:








Станок получил шесть подшипников и семь распорных втулок.

Быстросъёмная ось для центрального ролика.








----------



Теперь нужно собрать два приводных вала с подшипниками и роликами.



Тонкая работа, будут использоваться четыре шпонки с соответствующими шпоночными пазами.






----------





Рукоятка за которую крутить, будет выглядеть вот так:








-----------

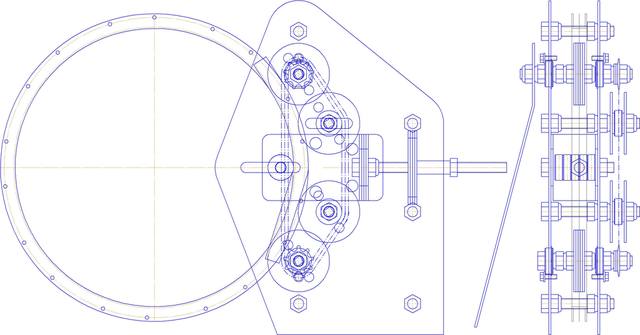

А сборочный чертёж опять изменился:








------------





Вот и моторные валы готовы с подшипниками, шпонками, роликами и звёздочками:








------------





Ура!!!



Станок готов.






И первое изделие - повешу у себя над кроватью.




Ссылка на сообщение
Поделиться на другие сайты
  • Ответов 290
  • Создана
  • Последний ответ

Топ авторов темы

Бхагагага не выдержал, болезный! Прорвало! Несите вёдра!



А как пафосно топал ножкой, как мотал сопли на кулак.... Оказалось в очередной раз, что слово Вовы Семёнова не стоит ничего... Лопнул пузырь. Поук-пшшш.

Ссылка на сообщение
Поделиться на другие сайты

Бхагагага не выдержал, болезный! Прорвало! Несите вёдра!



А как пафосно топал ножкой, как мотал сопли на кулак.... Оказалось в очередной раз, что слово Вовы Семёнова не стоит ничего... Лопнул пузырь. Поук-пшшш.



Я рад что вы рады... Наконец то можете опорожниться, столько месяцев терпели...



Я тоже надеюсь, что теперь мне не будут мешать общаться - впереди много планов и изобретений, наступающий год будет взрывоподобный, все теоретические наработки пойдут в металл... :SugarwareZ-003:



По прежнему, чтобы флуд не топил тему, все новости по теме буду сносить на первую страницу, чтобы заинтересованные читатели поняли о чём она.





по теме -------------------------------------------------------------------







Ну, почти получилось...









На завершающем проходе вал сломался:






-----------





15 проходов, ещё бы 6 и перехлёст позволил бы сделать распил уже в правильно сформированных зонах, но процесс прервался поломкой вала.



Не имел подобного опыта, но кажется мне, на этом первом изделии, я всё понял и знаю, как правильно всё наладить .



Станочек нужно перебрать и сделать его максимально узким - подшипники вплотную приблизить к роликам, чтобы пролёт вала от опоры до опоры был минимальным, тогда ломаться перестанут. Винтовые ветви сгибаемого швеллера оказывается легко оттопыриваются вбок миллиметров на 70 и легко пройдут мимо всех препятствий узкой рамы снаружи.



Полки швеллера сжимаются вовнутрь и скребут о боковые стороны роликов. Ролики по ширине меньше на 0.5мм. Вид внутри ведомого шкива некрасив - поцарапан...из-за большого количества проходов.



Швеллер всё-же использовали пошире 20х25х20х2- в расчёте на использование в двух-скоростной системе ролики соответственно расширили...



Завтра кардинально переделаю чертежи , послезавтра переберу в железе - докатаю старый шкив и скатаю новый , ну если я не ошибся в расчётах...





---------------



Ну вот конструкция переработана, стала уже и жёстче, теперь не должна сломаться.

Витки шкива смогут проходить по внешней стороне станка.








-------------------



Тут прям целая теория:



mrfixer показал мне видео и расстроил меня - до чего всё просто -тиски и три консольных ролика.



А потом я понял что для изготовления шкивов малого радиуса такая консольная схема не подходит:





КИНО





Если ручку переместить на сторону цепи, будет больше места для прохода витков шкива.





Странно но я тоже так обманулся, но ведь с момента когда шкив приобрёл форму кольца и остаётся несколько проходов для определённой величины перехлёста ветви шкива начинают обходить станок уже с обоих сторон - винт прокрутили в право винт прокрутили влево... - это всё недостатки одновитковой многозаходной схемы и то что изделие малого радиуса.

Узкие габариты нужны с обоих сторон станка и получается, что консольные ролики не годятся... Пишу и до конца сам не понимаю прав ли я, но кажется прав...



mrfixer, подумайте объективно - две головы лучше:

--- Вставили, по мере проходов швеллер постепенно превращается в кольцо, концы сближаются, начался перехлёст, отвели конец в сторону, обходит станок слева, пошли назад, перехлёст увеличился и конец пришёл уже с правой стороны от станка, отводим и продвигаемся справа...вроде я прав...,а если бы были консольные ролики то такое бы не прошло... ---





------------------------





Перебрал станочек, стал узкий крепкий и симпатичный.






Легко прокатал уже совсем маленький диаметр 16"






И уже на финише вновь запорол, не заметил что шкив упёрся в ось натяжного ролика цепи.






-----------------------



Прогнал двух метровый швеллер по трём диаметрам и сделал три метки на станке соответствующие 26, 24 и 20 дюймам.








Остановился на 20", отрезал отходы и шкив чётко поместился в кометовском кондукторе - точность меня поразила...








Соединительную планку решил взять готовую -метизовскую:






Приклепал:






Украсил:








Просверлил все отверстия для крепежа, ВСЁ, ВЕДОМЫЙ ШКИВ ГОТОВ...








----------------





Ну, что же - эксперимент проведён с положительным результатом и открывает дорогу для ещё более обширного эксперимента.



Ведомый шкив который раньше использовался от обода колеса имел стенку реборды 7мм. этот экспериментальный 2мм. - значит при одинаковых наружных габаритах внутренний размер увеличился на 10мм.



Внутренний размер нового шкива стал 21мм. значит ремень который имеет ширину 9мм. легко уложится два раза...



Узость серийного шкива было единственным препятствием для применения двух скоростной системы привода. Ремень теперь переходя с одного ведущего шкива на другой легко будет перестраиваться и на широком ведущем шкиве - перекоса теперь не будет.










ЗАКЛЮЧИТЕЛЬНЫЙ ВИДЕО ОТЧЁТ:







ТЕМА ЗАВЕРШЕНА - ДАЛЬШЕ ФЛУД... :SugarwareZ-003:
