Моя задача создать маленькое, но эффективное транспортное средство альтернативное моноколесу.
Моноколесо считал до последнего времени  самым совершенным индивидуальным городским транспортом, но оказалось можно создать нечто ещё более совершенное.

Мой проект прошёл уже три модификации МЕТЛАЯГИ,  КОМЕТРОН1, КОМЕТРОН2 следующая модификацию назвал ''Самокат СИМ''  ( Средство Индивидуальной Мобильности )

Метлаяги

Кометрон1

Кометрон2


Самокат СИМ



Строительство СИМа идёт полным ходом.

Корпус из профильной дюралевой трубы 1000х1000х4


Кронштей-держатель подседельной трубы, вилка подседельной трубы и стопор рулевой стойки:


Вот таково устройство стопора

Отформовал заднее крыло из пластика точно по чертежу на конкретное колесо:


Сейчас самокат вот в такой стадии - очень хочется завершить его к началу весны.




Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

В новой модификации самоката меня беспокоит три вещи.
Торчащий за пределы корпуса аккумулятор, неровность грузовой площадки ну и внешний вид.


Решением этих задач может стать крышка корпуса особой формы из пластика.
Она же выполнит роль и заднего крыла.


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Теперь стоит вопрос по созданию серьёзного конструктивного элемента и элемента дизайна.
Капот-крыло отформованный из пластика.

Капот великоват для вакуумного стола и придётся разделить его на три части .

Капот- для контроллера,  капот- для АКБ и капот-крыло:


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Вот так будет выглядеть стартовая заготовка под матрицу.
Будет сделана из массива дерева или из искусственного камня.


Режем на части:


Ещё уменьшаем матрицы что бы как можно меньше заставлять пластик тянуться, что можен привести к сильному похудению стенок и уменьшению прочности:


У матрицы крыла набиваем технологические бобышки для спрямления боковых поверхностей иначе пластик затянет под матрицу и даст ''стрелы''.


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Вот так предположительно будут выглядеть матрицы обтянутые горячим пластиком.

Теперь надо по разметкам сделать разрезы и получить готовые детали.


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Снимаем с матриц обрезаем в размер и получаем готовые детали из пластика:


Вот так они сложатся на корпусе самоката:


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

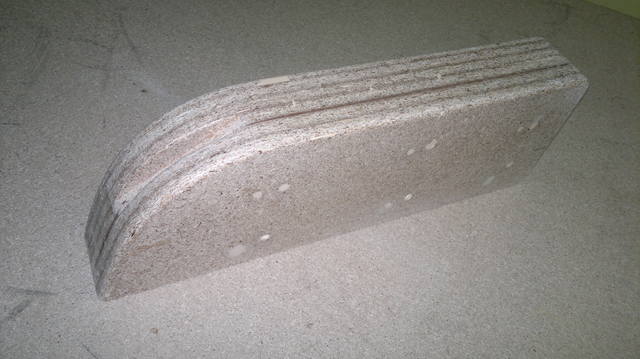

Работа над матрицей началась. Склеен первоначальный брус из листов дсп.
По краям нужно пройти скругляющей фрезой  и зашпаклевать всё.


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Прошли фрезой по углам, зашпаклевали , зашкурили до блеска - теперь начнём пилить на 6 частей.


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Предварительно распилено на три части:


Следующие  распилы укоротили заготовки  по высоте


У закруглённой заготовки появились боковины


И все матрицы оснащены ножками



Всё все три матрицы готовы к работе.

Дело за пластиком.  На счёт большой детали сомнение что формовка получится уж больно она большая...

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Справа вакуумный столик , слева печка.


На столик кладём матрицу.
На печку лист пластика.
Пластик разогревается .
Включаем два пылесоса которые начинают откачивать воздух из вакуумного столика.
Разогретым пластиком накрываем матрицу на вакуумном столе и он живо обтягивает форму.
Итак 3 раза - процесс очень быстрый:

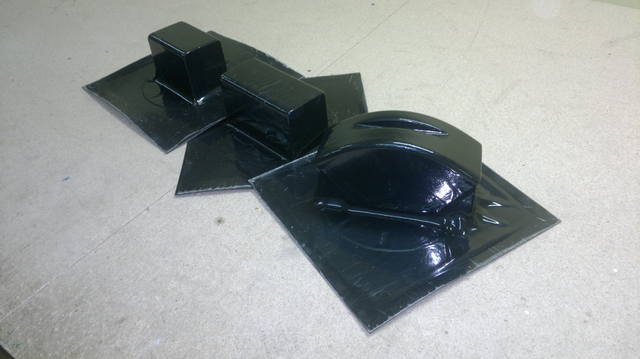

Получились три пластиковые заготовки.
Теперь надо обрезать лишнее и получатся капоты для контроллера, АКБ  и крыло для колеса.


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Продолжается эксперимент с формовкой пластика для нового самоката ''СИМ''

Обрезка юбок:


Наклеены трафареты по которым будут вырезаться детали:


Детали вырезаны , но пока без обработки:


Вот детали грубо приложены к своим местам на корпусе самоката:


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Началась неспешная сборка нового самоката "СИМ''

Установлен средний аккумуляторный капот.

Установлен тормозной суппорт.
Диаметр тормозного диска уменьшен на 20мм.
Установлено заднее колесо.


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

До завершения проекта не доходят руки, но в голове постоянно идёт проектирование. По ходу возникли новые идеи и конструкция несколько изменится.
Изменилось и название - стало более характерное СИМ-СИМ !!!

Основная проблема с пластиком, если её не решить проект будет реализовать не возможно.
Пластик получился очень тонкий и хрупкий, а ведь он должен выдерживать нагрузку от веса чемодана.
Ведутся эксперименты - пока безуспешно...




Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Если не получится с полистиролом, попробуем и другие материалы, например ПВХ - мы не привыкли быстро сдаваться...  B-)

Листы используем двух толщин 2мм и 3мм ,  чтобы готовое изделие было потолще нужно матрицы сделать пониже, что бы разогретый материал меньше растягивался и утоньшался.
Вот матрицы доработали и они стали менее высокими. Завтра попробуем формовать.




Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Ну...что же проблему с пластиком удалось решить.

Уменьшение матриц дало ожидаемый результат.

Детали стали ядрёными - крепкими.

Для усиления эффекта на готовую деталь отформовали вторую. Двойной слой дал необычайную двойную крепость видимо выдержит и вес человека, но во всяком случае вес чемодана с вещами  выдержит.





Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Три заготовки  капота Сим-Сима готовы , каждая в двойном исполнении.
Теперь их нужно подогнать по месту и закрепить.




Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

МК установлено с механизмом сложения и стопором, фара, подножки.



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Через 5 лет дойдет как обычно до ремней, шурупов и скотча.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
1 час назад, Greyhand сказал:

Через 5 лет дойдет как обычно до ремней, шурупов и скотча.

С кем то перепутали?





Проект на ходу меняется.
Попробуем стойку руля сделать изогнутой - просто и эстетично.
В седло постараемся встроить стационарный чехол для укрытия дорожной грязи при входе в метро.

Подножки объединили с механизмом сложения, но их можно легко снять если потребуется более компактное сложение.

Большая проблема с механизмом сложения сидения...




Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Пытаюсь решить непростую конструкторскую задачу .

У самоката за пару секунд должны складываться и стойка руля и стойка седла - самокат должен трансформироваться в трость с колёсиком и удобной ручкой для качения.

Вот попробую использовать такой эксцентрик, который насквозь пронзит корпус самоката.




Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
2 часа назад, Велосипедист сказал:

Пытаюсь решить непростую конструкторскую задачу .




Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Проект меняется.
Появилась рукоятка для переноски совмещённая со стойкой руля.  Кажется нашли гибочный станок для квадратной трубы.

Закончен проект механизма сложения стойки седла - на основе длинного эксцентрика:




Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Сегодня наконец добрался до чертежей и мне почти не мешали.

И проект сразу продвинулся.

Вот так выглядит механизм сложения седла с длинным эксцентриком.


Конструкция всё время меняется , идеи без конца одна сменяет другую...


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Проект на ''бумаге'' готов.
Теперь начинается деталировка, опять же на ''бумаге''.

Вот такие функциональные фазы трансформации у СИМа:

Рабочее состояние ( чехол забран под седло)

Сложенное состояние.
 Внизу колесо на котором катить, на верху ручка за которую катить.

Сложенное состояние с надвинутым из под седла чехлом.

Рабочее состояние с грузом на грузовой площадке.

Груз зачехлён от дождя всё тем же чехлом, надвинутым из под седла.
